BCP-1500S
Inserter
اضغط على نوع الذراع

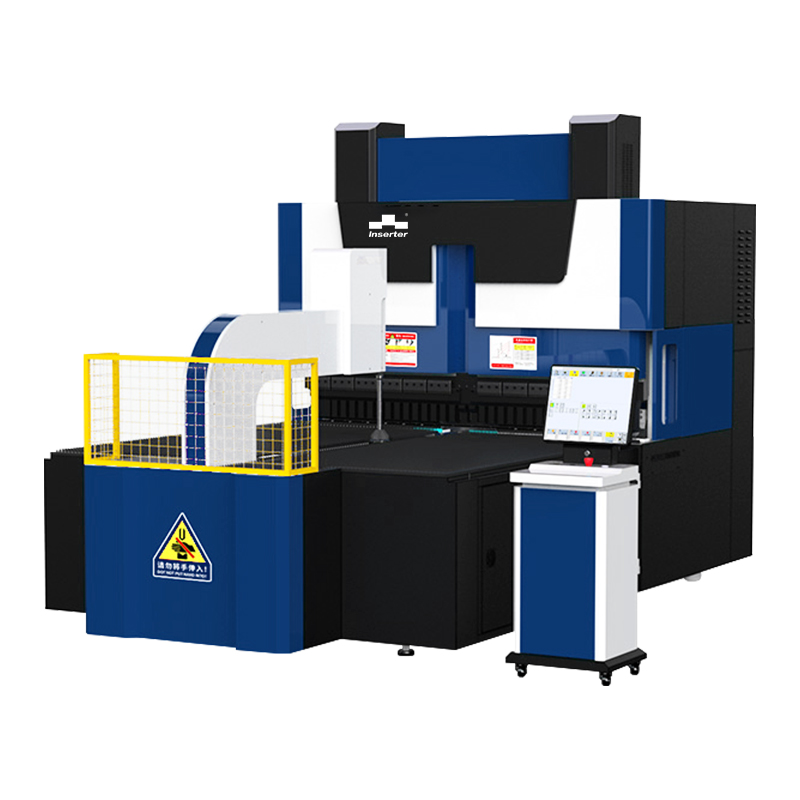

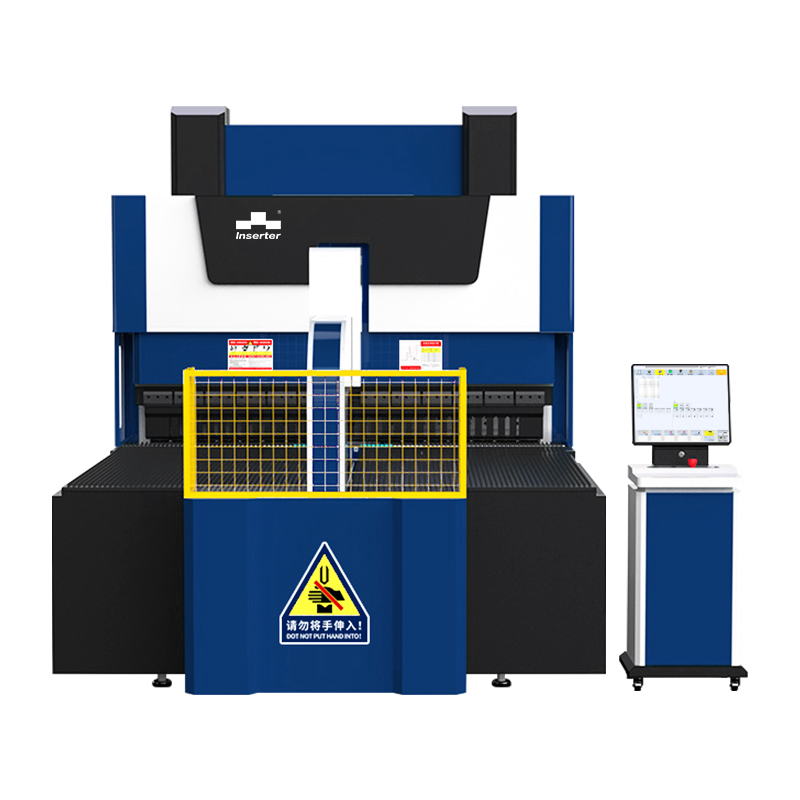

يستخدم مركز Bender Bender هذا الحركة المتزامنة متعددة المحاور وأدوات الانحناء العالمي لإكمال حواف متعددة وانحناءات في دورة واحدة. من خلال الجمع بين ست محاور ثنائية وثمانية محاور تغذية/تحديد المواقع تحت السيطرة على CNC ، فإنه يوفر ما يصل إلى 3-5 × إنتاجية مكابح الصحافة التقليدية أثناء خفض استهلاك الطاقة إلى النصف. مثالي لإطارات الصناديق والألواح الكبيرة والملفات التعريف المخصصة في الخزانة و HVAC والمصعد والواجهات المعمارية.
تحكم متزامن متعدد المحاور
ستة محاور ثني متزامنة (X1/X2 ، Y1/Y2 ، Z1/Z2) وثمانية محاور تغذية/الموضع (U1/U3 ، D1/D2 ، C1/C3 ، H1/H3) في تحديد موقع المقبض ، الدوران ، والانحناء في تسلسل برمجة واحدة.

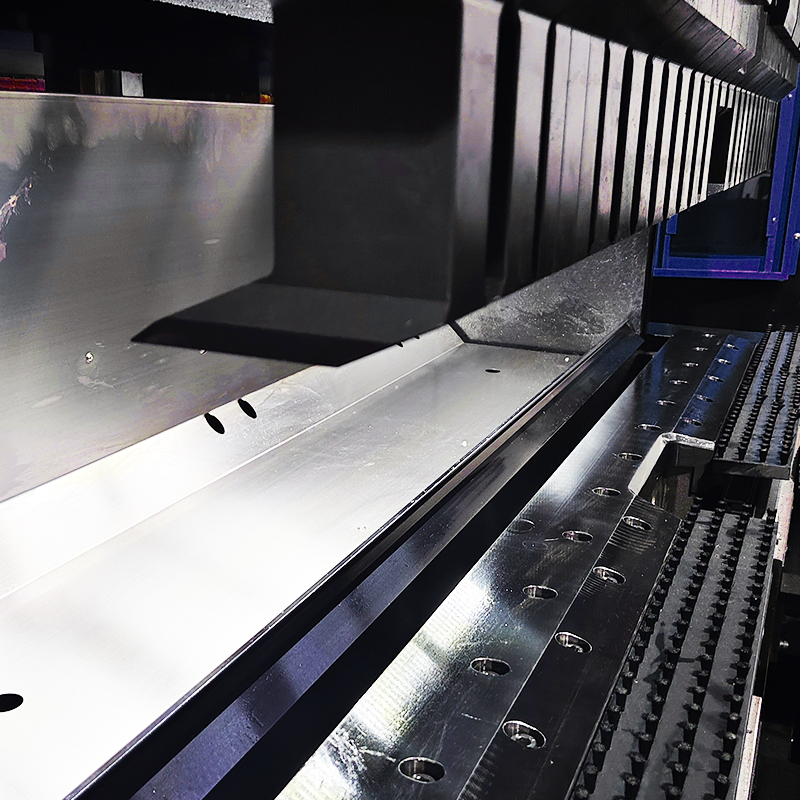

أدوات الانحناء العالمي
تؤدي مجموعة واحدة من رؤوس Punch/Die Modular بشكل مستقيم ، عكسي ، وينحني القوس دون تغييرات الأداة-تسليم تشكيل متعدد الحواف ، متعدد المنحدرات في ممر واحد.
تضمن المحركات المؤازرة الدقيقة التي تعتمد على المؤازرة
ومسامير الكرة المباشرة المنقوقة حركة منخفضة وخالية من ردود الفعل. كرر دقة تحديد المواقع: ± 0.005 مم ؛ دقة زاوية الانحناء: ± 0.5 درجة ؛ دقة البعد: ± 0.1 مم.

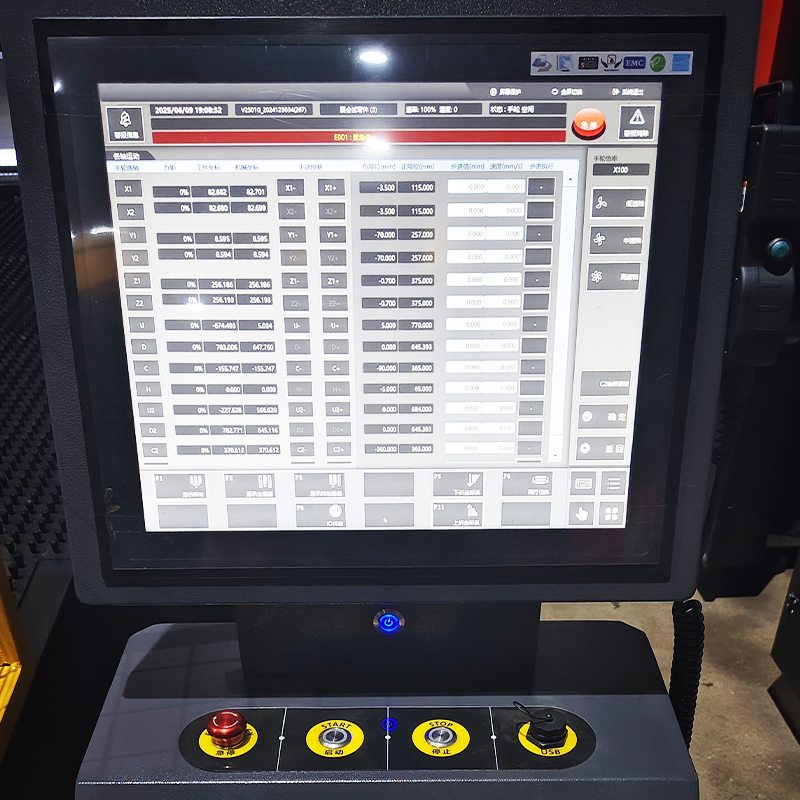

واجهة CNC
شاشة تعمل باللمس الكبير (تدعم اللغة الإنجليزية/الصينية) مع استيراد DXF ، والبرمجة ثنائية الأبعاد ، وتخزين الوصفة على الشاشة ، واختيار أدوات واحد.
تضمن الإطار الصلب القوي
البناء مع الأضلاع المحسّنة في FEM ، وعلاج الإغاثة قبل الضغط ، وتجميعات الكرة/السكك الحديدية عالية التحميل الصلابة والاستقرار.

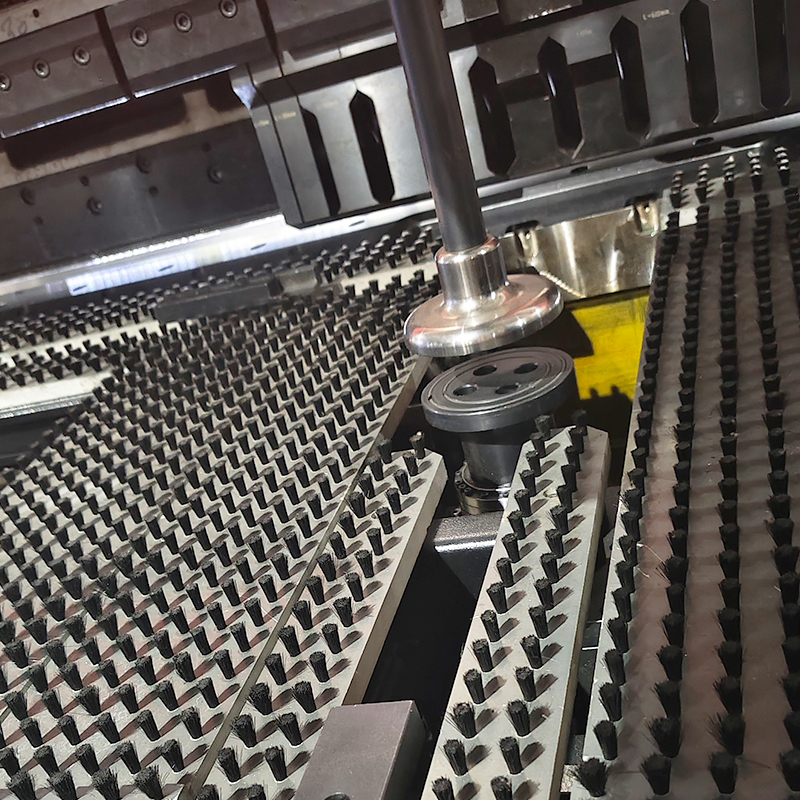

تتأمين مشابك الفراغ الهوائية المرنة التي تتعامل مع
مشابك الفراغ الهوائية تصل إلى 2000 ملم ويبلغ طولها 350 ملم. تدعم دوران المحور C (± 360 درجة) ومصاعد المحور H-Arm-Arm Arm الهندسة المعقدة.
السلامة والصيانة
الحراس المغلقين بالكامل ، والتشابك في الفاتح الخفيفة ، وموقفات الطوارئ ، والتشغيل التلقائي المركزي يمتد إلى تشغيل المشغلين.
| قيمة | المعلمة |
|---|---|
| عرض الانحناء | ما يصل إلى 2000 مم |
| الحد الأقصى لحجم اللوحة | 1500 × 2000 مم |
| أقصى ارتفاع في الانحناء | 350 مم (جنب إلى جانب) / 170 مم (في كل مكان) |
| دقيقة. تشكيل الحجم | 320 × 250 مم |
| سعة | 2 مم من الفولاذ الطري / 1.5 مم مقاوم للصدأ / 3 مم من الألومنيوم |
| سرعة الانحناء | 0.2 ثانية لكل منحنى |
| محاور تسيطر عليها | 14 (6 منحنى + 8 تغذية/تدوير) |
| السيطرة على CNC | استيراد DXF ، برمجة ثنائية الأبعاد ، 64 محاور EtherCat |
| متطلبات الطاقة | 380 VAC ، ذروة 15 كيلوواط ، متوسط. 2 كيلوواط |
| مستوى الضوضاء | ~ 60 ديسيبل |
الخزانات الكهربائية والمرفقات
قناة HVAC و Lenums
العلب المصعد والقضبان
معدات المطبخ والضيافة
اللوحات المعمارية والكساد
إطارات السيارات والدراجات
يتطلب تشغيل هذه اللوحة Bender دورة واحدة فقط لإكمال جميع الانحناءات التي تحتاجها. مع وفاة Universal ، يمكنك توفير الوقت المتغير ، ويمكن أن يعالج نفس الإطار من دائرة نصف قطرها صغيرة إلى شفة واسعة في ثوان.
بفضل المحور ووظائف الحد التي يحركها المؤازرة ، تضمن هذه الوظائف اتساق دقة الانحناء ، بحيث يمكن قفل كل منحنى في نفس الموضع. عندما تحتاج إلى ثني شكل معقد ، ما عليك سوى استيراد ملف DXF ، وضبط بعض الإعدادات على شاشة اللمس ، وسيتم وضع اللوحة Bender على الفور.
بالنسبة للمصنعين الذين يحتاجون إلى إنشاء لوحات طويلة وصناديق عميقة وأقواس زاوية ، يمكن لهذا الجهاز التعامل معها جميعًا. يثبت المشبك الفراغي جميع الأجزاء ، ويمكن للمحور C مع الذراع المتأرجح إصلاح قطع العمل الضخمة مباشرة إلى منطقة الانحناء.
يستخدم مركز Bender Bender هذا الحركة المتزامنة متعددة المحاور وأدوات الانحناء العالمي لإكمال حواف متعددة وانحناءات في دورة واحدة. من خلال الجمع بين ست محاور ثنائية وثمانية محاور تغذية/تحديد المواقع تحت السيطرة على CNC ، فإنه يوفر ما يصل إلى 3-5 × إنتاجية مكابح الصحافة التقليدية أثناء خفض استهلاك الطاقة إلى النصف. مثالي لإطارات الصناديق والألواح الكبيرة والملفات التعريف المخصصة في الخزانة و HVAC والمصعد والواجهات المعمارية.
تحكم متزامن متعدد المحاور
ستة محاور ثني متزامنة (X1/X2 ، Y1/Y2 ، Z1/Z2) وثمانية محاور تغذية/الموضع (U1/U3 ، D1/D2 ، C1/C3 ، H1/H3) في تحديد موقع المقبض ، الدوران ، والانحناء في تسلسل برمجة واحدة.
أدوات الانحناء العالمي
تؤدي مجموعة واحدة من رؤوس Punch/Die Modular بشكل مستقيم ، عكسي ، وينحني القوس دون تغييرات الأداة-تسليم تشكيل متعدد الحواف ، متعدد المنحدرات في ممر واحد.

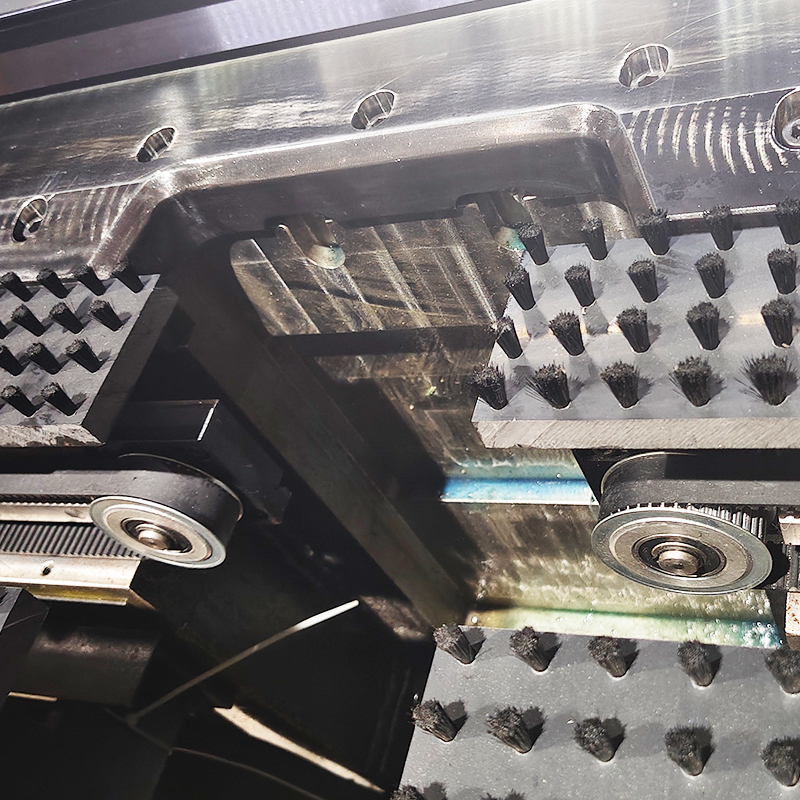

تضمن المحركات المؤازرة الدقيقة التي تعتمد على المؤازرة
