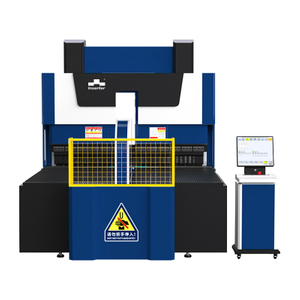

BC-2202A
Inserter
| اسم | المعلمة |
| طول الانحناء | 2200 ملم |
| طول ورقة | 2200 ملم |
| عرض ورقة | 1500 ملم |
| ارتفاع الانحناء | 200 ملم |
| ارتفاع سكين الانحناء اختياري | مخصصة |
| الحد الأدنى لحجم التكوين لتشكيل أربعة جوانب | 400*215 مم |
| الحد الأدنى لحجم التكوين لتشكيل من جوانب | 215 ملم |
| أدنى دائرة نصف قطر القوس | 1.2 ملم |
| أسرع سرعة الانحناء | 0.2s/سكين |
| وضع تغيير الأداة | تلقائي |
| وضع التغذية | اضغط على الذراع |
| زاوية الانحناء | 0-180 ° |
| أقصى سمك الانحناء (الصلب الطري) | 2 مم |
| سمك الانحناء القصوى (الفولاذ المقاوم للصدأ) | 1.2 ملم |
| سمك الانحناء القصوى (لوحة الألومنيوم) | 3 مم |
| عدد المحاور | 18 محاور قياسية + 1 محور اختياري |
| حجم المعدات | 6100*3700*2920 مم |
| وزن المعدات | 26000 كجم |
يتبنى وضع التحكم في حافلة EtherCat ويدعم تحكم ما يصل إلى 64 محورًا ؛
يدعم العرض في الوقت الفعلي للرسوم المتحركة ثلاثية الأبعاد والمحاكاة ؛
يدعم تصحيح الزاوية المرئية على الإنترنت واكتشاف سمك اللوحة ؛
يدعم مراقبة التصادم عبر الإنترنت لأدوات الانحناء ؛
يدعم إجراءات الانحناء مثل الزاوية ، القوس ، الضغط على الحافة والعرف ؛
يدعم التحكم الكامل في الحلقة المغلقة لأجهزة استشعار الإزاحة المطلقة 8 اتجاه ؛
يدعم توليد البرنامج التلقائي عن طريق استيراد الرسومات ثنائية الأبعاد وثلاثية الأبعاد.
يتكون الجهاز بشكل أساسي من إطار ، وشريحة علوية ، ووحدة ثني ، ووحدة ضغط علوية وأداة ثني.
1. الإطار
وفقًا لنتائج تحليل العناصر المحدودة للإطار ، يتم اختيار Q355 Steel كمادة ؛ يتم استخدام اللحام محمي ثاني أكسيد الكربون ؛ يتم إجراء العلاج المتداعي للقضاء على الإجهاد الناجم عن اللحام ؛ وبالتالي ضمان دقة واستقرار وارتفاع صلابة المعدات أثناء التشغيل على المدى الطويل.
2. تمرير منزلق
يتكون هذا المكون بشكل أساسي من شريط منزلق ، ومسمار الرصاص عالي النجارة ، واختزاز ، وسكة توجيهية ، ومحرك سيرفو ، وما إلى ذلك. ضمان دقة تحديد المواقع بشكل فعال ، السرعة السريعة ، وارتفاع السيطرة. تزييت المسمار الرصاص والسكك الحديدية التلقائية هو تزييت تلقائي لضمان عمر الخدمة ودقة المسمار الرصاص والسكك الحديدية التوجيهية لفترة طويلة.
3. الأدوات
تنقسم أدوات الانحناء إلى أدوات الانحناء العلوية وأدوات الانحناء السفلية. يمكن تخصيص أدوات الانحناء الخاصة وفقًا لمتطلبات العملاء المختلفة.
4. وحدة الضغط
من أجل تلبية متطلبات التجنب عند طي الصناديق ، قامت الشركة بتطوير أدوات ثني مرنة وعالمية ومتعددة الوظائف خصيصًا ، مع سماكة الانحناء ورقة تتراوح من 0.5 إلى 2 مم.
